1. Verbonden en volledig gescheiden koelcircuits
Het onderscheid tussen verbonden en volledig gescheiden circuits wordt bepaald door de technische opbouw en de mogelijkheid dat koelmiddel zich tussen de circuits kan verplaatsen.
Verbonden circuits
Circuits worden als één koelsysteem beschouwd wanneer koelmiddel zich tussen de verschillende circuits kan verplaatsen. Dit geldt ook wanneer de verbinding enkel mogelijk is via een klep, bypass of andere omleiding die tijdens de normale werking gesloten blijft.
Bij verbonden circuits wordt de nominale koelmiddelinhoud van de verschillende circuits
samengeteld. De installatie wordt als één koelsysteem opgevolgd voor onder meer
lekverliesberekeningen en periodieke controles.
Volledig gescheiden circuits
Circuits worden als afzonderlijke koelsystemen beschouwd wanneer ze aantoonbaar volledig van elkaar gescheiden zijn en koelmiddel zich op geen enkele manier tussen de circuits kan verplaatsen. Elk circuit heeft dan zijn eigen nominale koelmiddelinhoud en wordt afzonderlijk beoordeeld voor lekverlies en periodieke lekdichtheidscontroles.
Wettelijk uitgangspunt
Volgens de regelgeving moet ieder volledig gescheiden koelcircuit als een afzonderlijk koelsysteem worden beschouwd. De koelmiddelinhouden van deze systemen mogen niet worden samengeteld voor het bepalen van de lekdichtheidscontrolefrequentie.
Voor ieder koelsysteem moet een afzonderlijk logboek bestaan, of moet uit het gebruikte logboeksysteem steeds ondubbelzinnig blijken welke handelingen en controles op welk koelsysteem betrekking hebben.
De beoordeling gebeurt op basis van de koeltechnische opbouw, niet op basis van de fysieke behuizing. Eén chiller kan bijvoorbeeld twee volledig gescheiden koelcircuits bevatten, ook wanneer beide circuits zich binnen dezelfde machine bevinden.
2. Koelcircuits registreren in Climapulse
De manier waarop koelcircuits in Climapulse worden geregistreerd, hangt af van de koeltechnische opbouw van de installatie.
Verbonden circuits: één installatie
Wanneer de circuits samen één koelsysteem vormen, registreer je ze binnen één installatie als
verbonden circuits. Climapulse telt de nominale koelmiddelinhouden van de circuits samen. De lekverliesberekening, forecasts en koeltechnische opvolging gebeuren op installatieniveau.
Volledig gescheiden circuits: twee registratiemethodes
Wanneer de circuits volledig gescheiden zijn, moeten ze als afzonderlijke koelsystemen worden
opgevolgd. In Climapulse kan je hiervoor kiezen tussen twee registratiemethodes:
-
Methode 1: Elk circuit als afzonderlijke installatie registreren
Voor ieder volledig gescheiden circuit maak je een afzonderlijke installatie aan in Climapulse. Elk circuit wordt hierdoor beheerd als een zelfstandige installatie, met een eigen koelmiddelinhoud, lekverliesberekening, forecasts, afspraken en geregistreerde handelingen.Deze registratiemethode volgt rechtstreeks de indeling uit de regelgeving, waarbij elk volledig gescheiden circuit als een afzonderlijk koelsysteem wordt beschouwd. Wanneer één fysieke machine uit twee gescheiden circuits bestaat, worden hiervoor dus twee installaties in Climapulse geregistreerd
-
Methode 2: Volledig gescheiden circuits binnen één installatie registreren
Je kan de verschillende koelcircuits ook onder één installatie registreren en instellen dat deze als volledig gescheiden worden behandeld. De bovenliggende installatie blijft behouden als één fysieke machine, terwijl de onderliggende circuits elk afzonderlijk worden opgevolgd.
Ieder circuit krijgt daarbij zijn eigen:
- Nominale koelmiddelinhoud
- Lekverliesberekening
- Forecasts en actieplannen
- Periodieke koeltechnische opvolging
- Afspraken en koeltechnische handelingen
- Rapporteringen
De instelling 'Behandel als volledig gescheiden' zorgt ervoor dat Climapulse de circuits afzonderlijk verwerkt en niet als één gecombineerd koelsysteem.
Beide registratiemethodes ondersteunen de afzonderlijke opvolging van volledig gescheiden koelsystemen. De keuze hangt af van hoe je de fysieke installatie administratief wilt beheren. In beide gevallen moeten de circuits aantoonbaar volledig gescheiden zijn en moet de registratie duidelijk maken welke koeltechnische handelingen en controles op welk systeem betrekking hebben.
3. Circuits afzonderlijk behandelen binnen één installatie
Om meerdere circuits binnen één installatie als volledig gescheiden te behandelen, volg je onderstaande stappen.
- Open de betreffende installatie in Climapulse Service.
- Ga naar de installatiegegevens en zoek de sectie Circuits.
- Controleer de geregistreerde circuits en hun nominale koelmiddelinhouden.
- Klik op 'Behandel als volledig gescheiden'.
Let op:
-
Het toevoegen van meerdere circuits aan een installatie betekent niet automatisch dat ze als volledig gescheiden worden behandeld. Controleer steeds welke circuitconfiguratie actief is.
-
Het wijzigen van een bestaande configuratie kan enkel gedaan worden door een gebruiker met de adminrol.

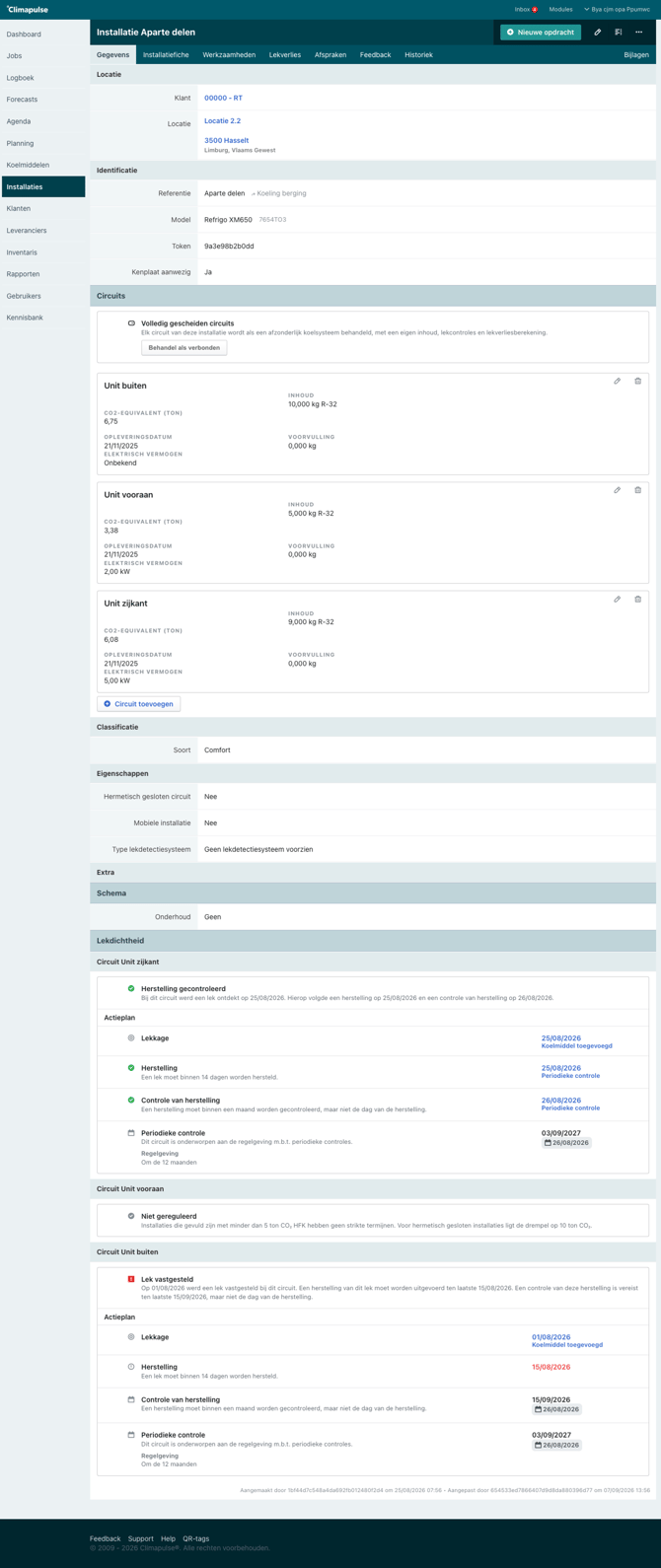

Wanneer je kiest om circuits afzonderlijk te behandelen, wordt de sectie ‘Inhoud’ vervangen door een overzicht van de afzonderlijke circuits. De koelmiddelinhoud wordt dan per circuit bijgehouden en niet meer op het niveau van de volledige installatie.
In de sectie Lekdichtheid verschijnt voor elk circuit een afzonderlijk actieplan. Dit wordt bepaald op basis van de ingestelde forecasts en uitgevoerde handelingen, zoals lekverlies, lektesten en herstellingen.

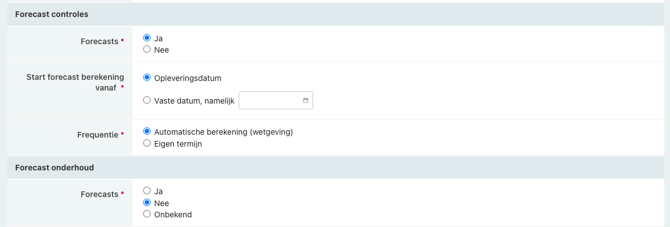

De forecast configuratie blijft op installatieniveau ingesteld. Dezelfde instellingen worden automatisch toegepast op elk afzonderlijk circuit.

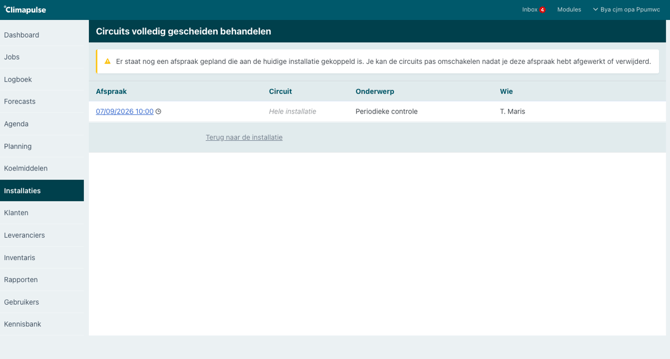

Geplande Afspraken bij het omschakelen
Bij een wijziging tussen verbonden en volledig gescheiden circuits worden de forecasts opnieuw
berekend. Wanneer er nog geplande afspraken bestaan die gekoppeld zijn aan de bestaande forecasts, blokkeert Climapulse de omschakeling. De betreffende afspraken worden weergegeven en moeten eerst worden afgewerkt of verwijderd voordat je de configuratie kan wijzigen.

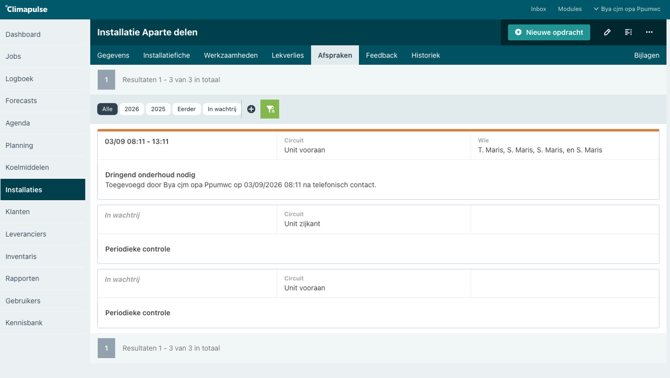

Afspraken overzicht
Ook het overzicht van de afspraken laat nu het circuit zien waarop de afspraak gepland is.
4. Opvolging van volledig gescheiden circuits binnen één installatie
Wanneer circuits als volledig gescheiden worden behandeld, gebeurt de koeltechnische opvolging op circuitniveau.
Installatie overzicht

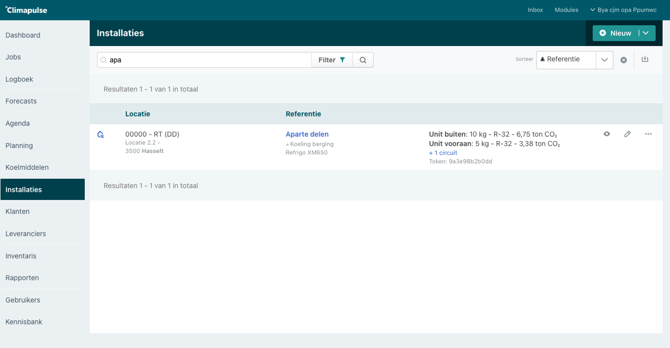

Detail
Op het overzicht van installaties, indien de installatie opgemaakt is uit afzonderlijke circuit, tonen we nu de circuits met hun nominale inhoud en koelmiddel in de rechterkolom. We tonen hier de eerste twee circuits, indien meer tonen we een linkje om deze informatie verder uit te klappen. Zo houden we de rij compact zoals voorheen.

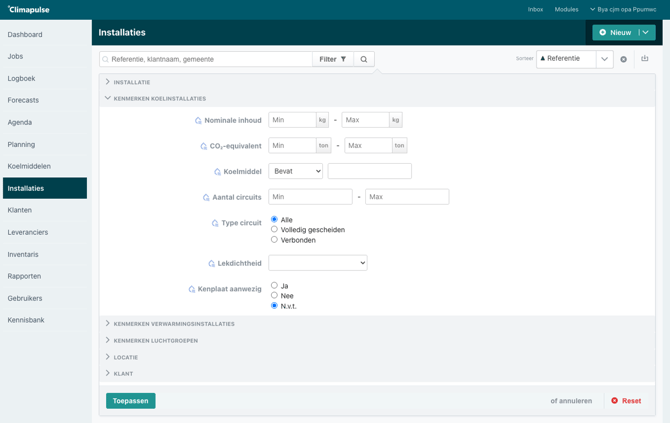

Filters
Er zijn enkele filters voor het zoeken binnen circuits:
- Type circuit: Om installaties te filteren op volledig gescheiden of verbonden circuits
- Aantal circuits: Om te kunnen zoeken op het aantal circuits, dit werkt zowel voor volledig gescheiden als verbonden circuits.
Ook hebben we filters "Nominale inhoud" en "Koelmiddel" om te zoeken binnen circuits. Let wel, er is een verschil in werking:
- Indien volledig gescheiden: Deze filters zullen enkel zoeken binnen de circuits en niet over het geheel van de installatie.
- Indien verbonden: Deze filters zulllen enkel zoeken op de gehele installatie en niet binnen de circuits.

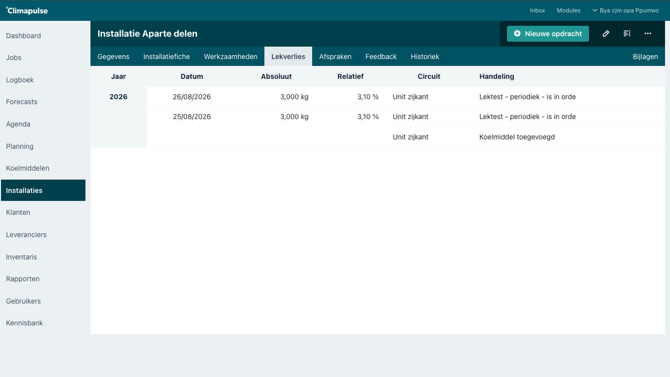

Lekverlies en lekdichtheid
Lekverliezen worden afzonderlijk berekend op basis van de nominale koelmiddelinhoud van het betrokkken circuit. Ook de opvolging van lekdichtheid gebeurt per circuit.

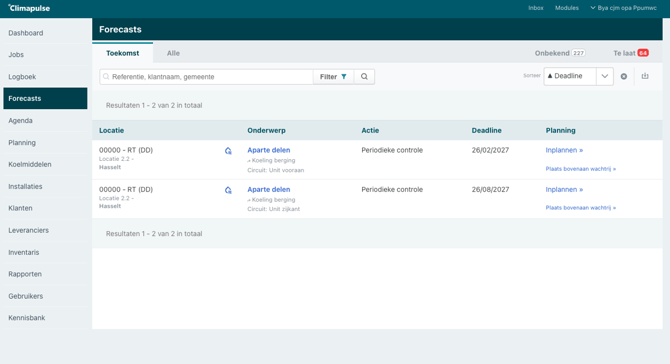

Forecast en planning
Climapulse berekent per circuit afzonderlijke forecasts. Deze kunnen individueel worden ingepland of aan de wachtrij worden toegevoegd.
Planningstool

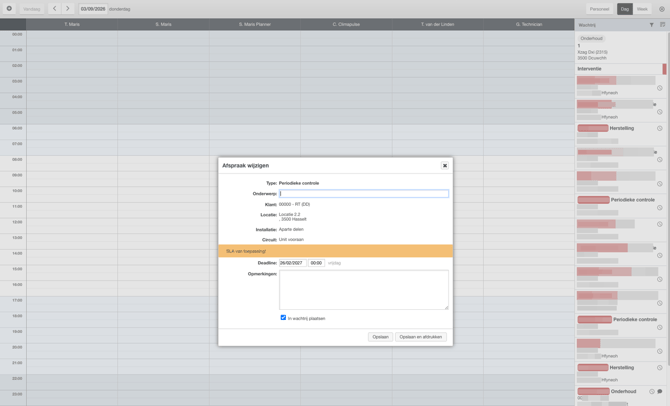

Direct inplannen
Wanneer je vanuit de forecast kiest voor "inplannen" kom je in de planningstool terecht met de te plannen afspraak open. Hierbij wordt ook het circuit weergeven.

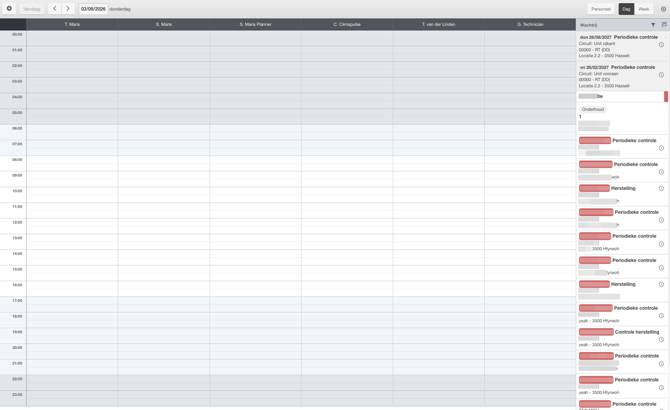

Bovenaan wachtrij plaatsen
Wanneer je bij dezelfde forecast kiest voor "plaats bovenaan wachtrij" wordt het item als eerste in de wachtrij geplaatst waarbij het circuit zichtbaar is.

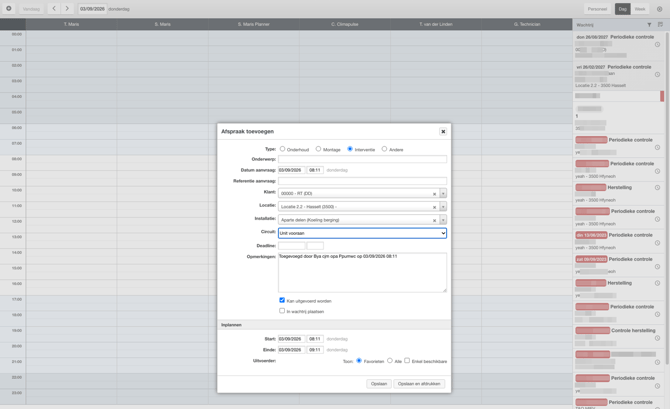

Nieuwe afspraak inplannen
Bij het inplannen van een volledig nieuwe afspraak (door de + helemaal links te gebruiken) zal er nu een nieuwe dropdown bijkomen genaamd "Circuit' na het kiezen van een installatie en dit enkel voor installaties met circuits (ook verbonden circuits). Dit veld is niet verplicht, maar eenmaal gekozen zal dit wel netjes meegenomen worden in de job van de planning.
Eenmaal gepland zal het circuit ook zichtbaar worden.
Werkbonnen en handelingen

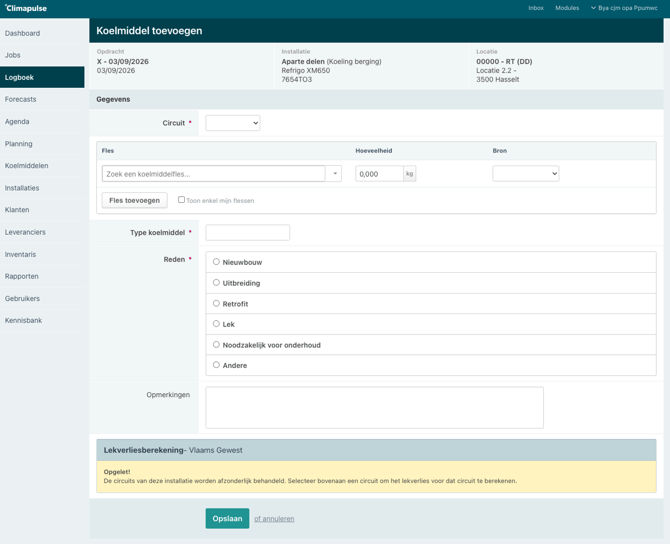

Koelmiddel toevoegen en aftappen
Indien een installatie bestaat uit afzonderlijke circuits is het bij beide handelingen verplicht een
circuit op te geven. Aangezien circuits afzonderlijk behandeld worden zullen zo ook elk hun eigen lekverlies berekening krijgen. Het bijvullen van koelmiddel gebeurd bij gevolg dus expliciet op een circuit, niet meer op een installatie. De melding onderaan de handeling maakt de verplichting van circuit keuze ook duidelijk aan gebruiker.
Lektest, druktest en vacümeren
Ook bij deze drie testen is, in het geval van een afzonderlijk circuit, de circuit keuze noodzakelijk.

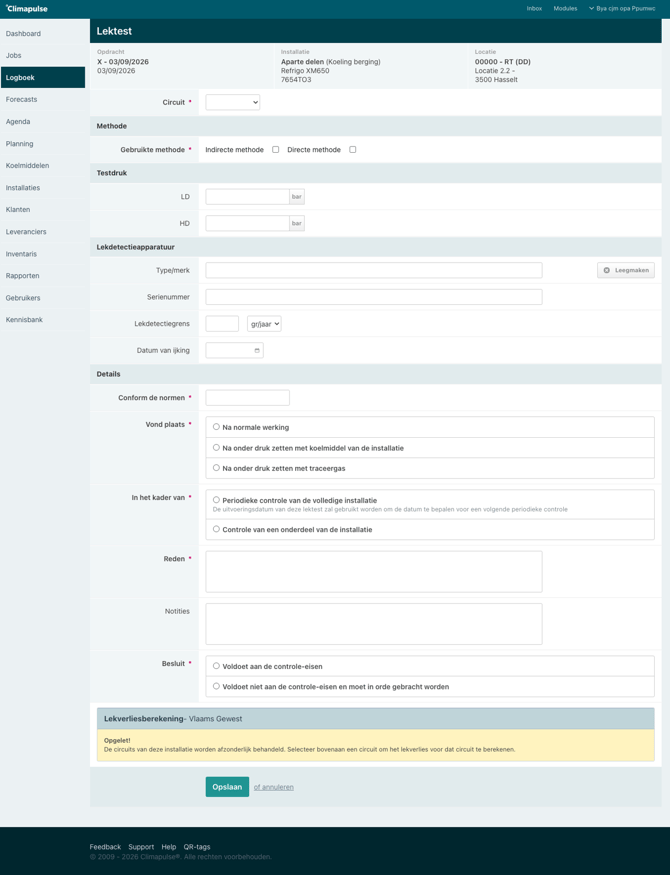

Lektest

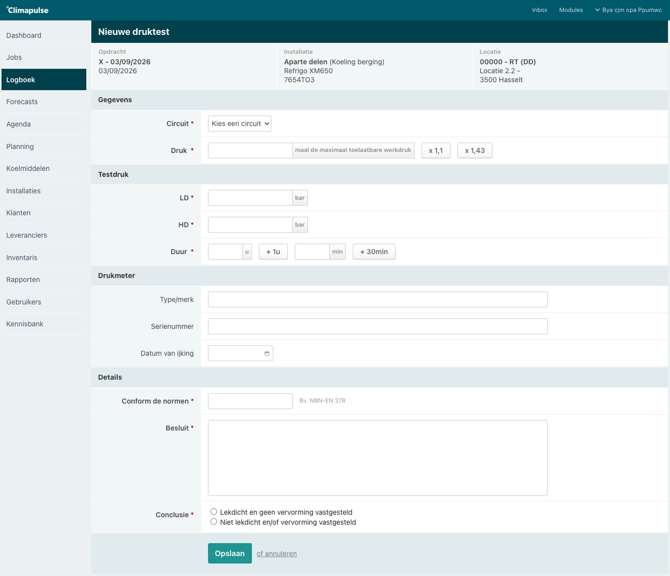

Druktest

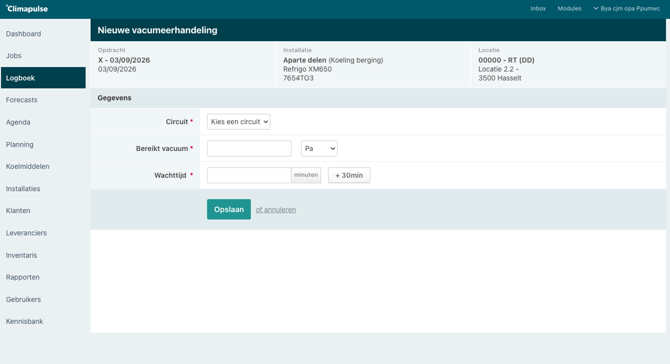

Vacümeren
Onderhoud, herstelling en audit
Bij alle andere handelingen is de circuit keuze toegevoegd en altijd optioneel. Onderhoud of herstelling, bijvoorbeeld, kunnen op een circuit gebeuren of op de volledige schil (de installatie).

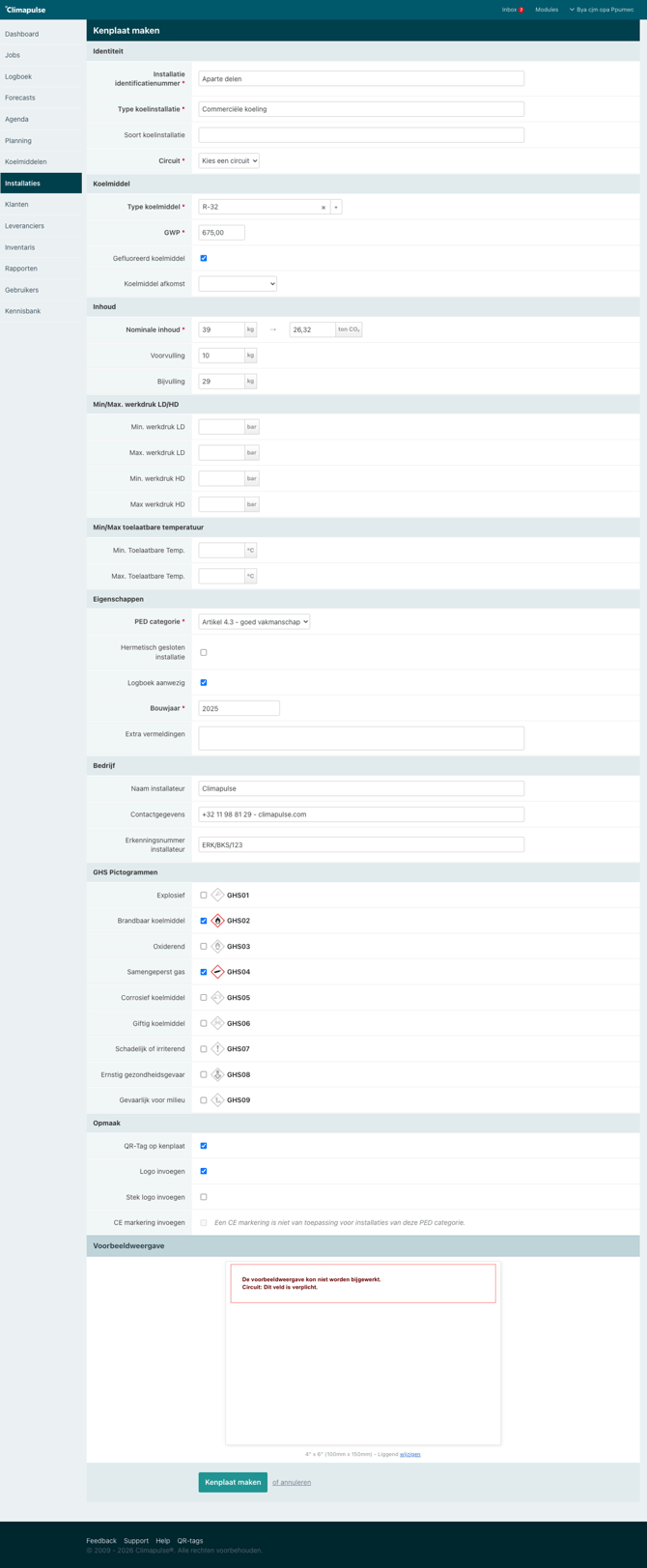

Kenplaten
Bij het aanmaken van een kenplaat voor een installatie met volledige gescheiden circuits selecteer je eerst het betreffende circuit. Climapulse kan voor ieder circuit een afzonderlijke kenplaat genereren.
Rapportering

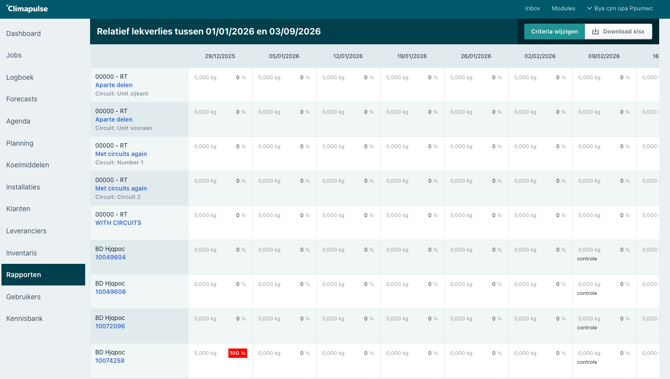

Rapporten zoals Relatief lekverlies en Uitgevoerde lektesten geven de gegevens van volledig gescheiden circuits afzonderlijk weer. Eenzelfde installatie kan daardoor meerdere keren in een rapport voorkomen, telkens met vermelding van het betreffende circuit.

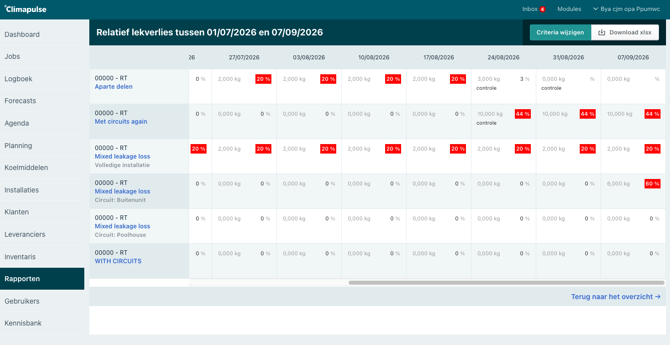

Let op: Het kan voorkomen dat er zowel lekverlies bestaat op de installatie als op de volledig gescheiden circuits. Indien men koelmiddel toegevoegd heeft op een installatie voordat men de circuits heeft gescheiden en dan later koelmiddel heeft toegevoegd op een specifiek circuit, dan zullen we dit ook zo weergeven in de lekverlies rapportage. In onderstaande screenshot zie je de installatie "mixed leakage loss" drie keer voorkomen, éénmaal als installatie zelf en tweemaal met een specifiek circuit.

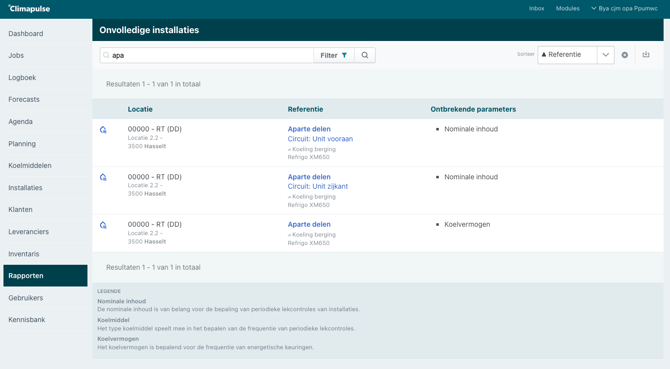

Onvolledige installaties
Dit overzicht laat onvolledige circuits zien indien de installatie gescheiden circuits heeft. Doordat een circuit niet alle eigenschappen bevat van de bovenliggende installatie, kan het gebeuren dat zowel een circuit als de bovenliggende installatie zichtbaar worden in deze lijst.

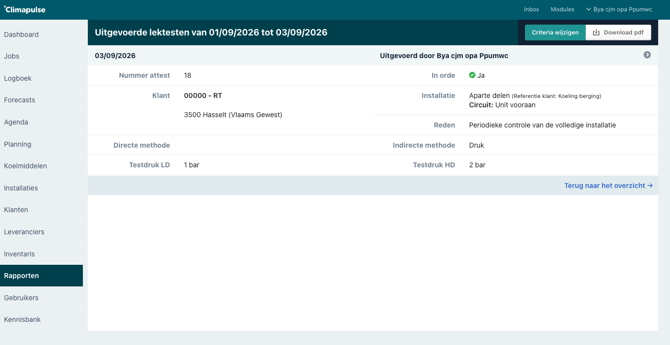

Uitgevoerde lektesten
Lektesten worden verplicht uitgevoerd op een circuit wanneer de circuits volledig gescheiden zijn voor deze installatie. Het rapport weerspiegelt dit ook.
5. Historiek bij het wijzigen van de circuitconfiguratie
Bij het omschakelen tussen verbonden en volledig gescheiden circuits binnen één installatie blijven bestaande, historische registraties behouden.
De gegevens worden verwerkt volgens de circuitconfiguratie die van toepassing was op het moment waarop de handeling werd geregistreerd.
Wanneer koelmiddel werd toegevoegd terwijl de circuits als verbonden werden behandeld, telt dit mee voor het lekverlies op installatieniveau. Wanneer koelmiddel werd toegevoegd terwijl de circuits volledig gescheiden werden behandeld, dan wordt het lekverlies berekend op het geselecteerde circuit. Hierdoor kan een lekverliesrapport zowel historische registraties op installatieniveau als registraties op het afzonderlijke circuits bevatten.
6. Terug omschakelen naar verbonden circuits
Een installatie met volledig gescheiden circuits kan opnieuw worden ingesteld als een installatie met verbonden circuits.
Bij deze omschakeling:
- Worden de koelmiddelinhouden van de circuits opnieuw samen behandeld voor de berekeningen op installatieniveau.
- Worden de forecasts opnieuw berekend.
- Blijven de bestaande historische registraties behouden.
Ook hier geldt dat geplande afspraken die gekoppeld zijn aan de bestaande forecasts eerst moeten worden afgewerkt of verwijderd.
De circuitconfiguratie moet steeds overeenkomen met de werkelijke koeltechnische opbouw van de installatie.
7. Limieten voor het aantal circuits binnen één installatie
Climapulse hanteert de volgende limieten voor het aantal circuits binnen één installatiefiche:
| Circuitconfiguratie | Maximumaantal circuits |
| verbonden circuits | 128 |
| volledig gescheiden circuits | 8 |
