1. Circuits connectés et entièrement séparés
La distinction entre les circuits connectés et entièrement séparés est déterminée par la structure technique et la possibilité que le réfrigérant puisse se déplacer entre les circuits.
Circuits connectés
Les circuits sont considérés comme un seul système de refroidissement lorsque le réfrigérant peut se déplacer entre les différents circuits. Cela s'applique également lorsque la connexion n'est possible que via une vanne, un by-pass ou une autre dérivation qui reste fermée pendant le fonctionnement normal. Pour les circuits connectés, la contenance nominale de réfrigérant des différents circuits est additionnée. L'installation est suivie comme un seul système de refroidissement pour, entre autres, les calculs de perte par fuite et le contrôle périodique.
Circuits entièrement séparés
Les circuits sont considérés comme des systèmes de refroidissement distincts lorsqu'ils sont de manière démontrable entièrement séparés les uns des autres et que le réfrigérant ne peut d'aucune façon se déplacer entre les circuits. Chaque circuit possède alors sa propre contenance nominale de réfrigérant et est évalué séparément pour la perte par fuite et les contrôles d'étanchéité périodiques.
2. Enregistrer des circuits dans Climapulse
La manière dont les circuits sont enregistrés dans Climapulse dépend de la structure technique de l'installation.
Circuits connectés : une seule installation
Lorsque les circuits forment ensemble un seul système de refroidissement, vous les enregistrez au sein d'une seule installation en tant que circuits connectés. Climapulse additionne les contenances nominales de réfrigérant des circuits. Le calcul de la perte par fuite, les prévisions et le suivi technique se font au niveau de l'installation.
Circuits entièrement séparés : deux méthodes d'enregistrement
Lorsque les circuits sont entièrement séparés, ils doivent être suivis comme des systèmes de refroidissement distincts. Dans Climapulse, vous pouvez choisir entre deux méthodes:
Méthode 1 : Enregistrer chaque circuit comme une installation distincte
Pour chaque circuit entièrement séparé, vous créez une installation distincte dans Climapulse. Chaque circuit est ainsi géré comme une installation indépendante, avec sa propre contenance de réfrigérant, calcul de perte par fuite, prévisions, rendez-vous et procédures enregistrées. Cette méthode suit directement la classification réglementaire.
Méthode 2 : Enregistrer des circuits entièrement séparés au sein d'une seule installation
Vous pouvez également enregistrer les différents circuits sous une seule installation et configurer qu'ils soient traités comme entièrement séparés. L'installation parente est conservée comme une seule machine physique, tandis que les circuits sous-jacents sont suivis individuellement.
Chaque circuit obtient ainsi son propre:
- Contenance nominale de réfrigérant
- Calcul de perte par fuite
- Prévisions et plans d'action
- Suivi technique périodique
- Rendez-vous et procédures
- Rapports
Le paramètre « Traiter comme entièrement séparé » permet à Climapulse de traiter les circuits séparément et non comme un seul système de refroidissement combiné.
Les deux méthodes d'enregistrement permettent le suivi individuel des systèmes de refroidissement entièrement séparés. Le choix dépend de la façon dont vous souhaitez gérer administrativement l'installation physique. Dans les deux cas, les circuits doivent être de manière démontrable entièrement séparés, et l'enregistrement doit indiquer clairement à quel système se rapportent les procédures et contrôles frigorifiques.
3. Traiter les circuits séparément au sein d'une installation
Pour traiter plusieurs circuits comme entièrement séparés au sein d'une installation :
- Ouvrez l'installation concernée.
- Allez dans les données de l'installation et cherchez la section Circuits.
- Vérifiez les circuits enregistrés et leur contenance nominale.
- Cliquez sur "Traiter comme entièrement séparé".
Attention:
- L'ajout de plusieurs circuits à une installation ne signifie pas automatiquement qu'ils sont traités comme entièrement séparés. Vérifiez toujours quelle configuration de circuit est active.
- La modification d'une configuration existante ne peut être effectuée que par un utilisateur ayant le rôle d'administrateur.

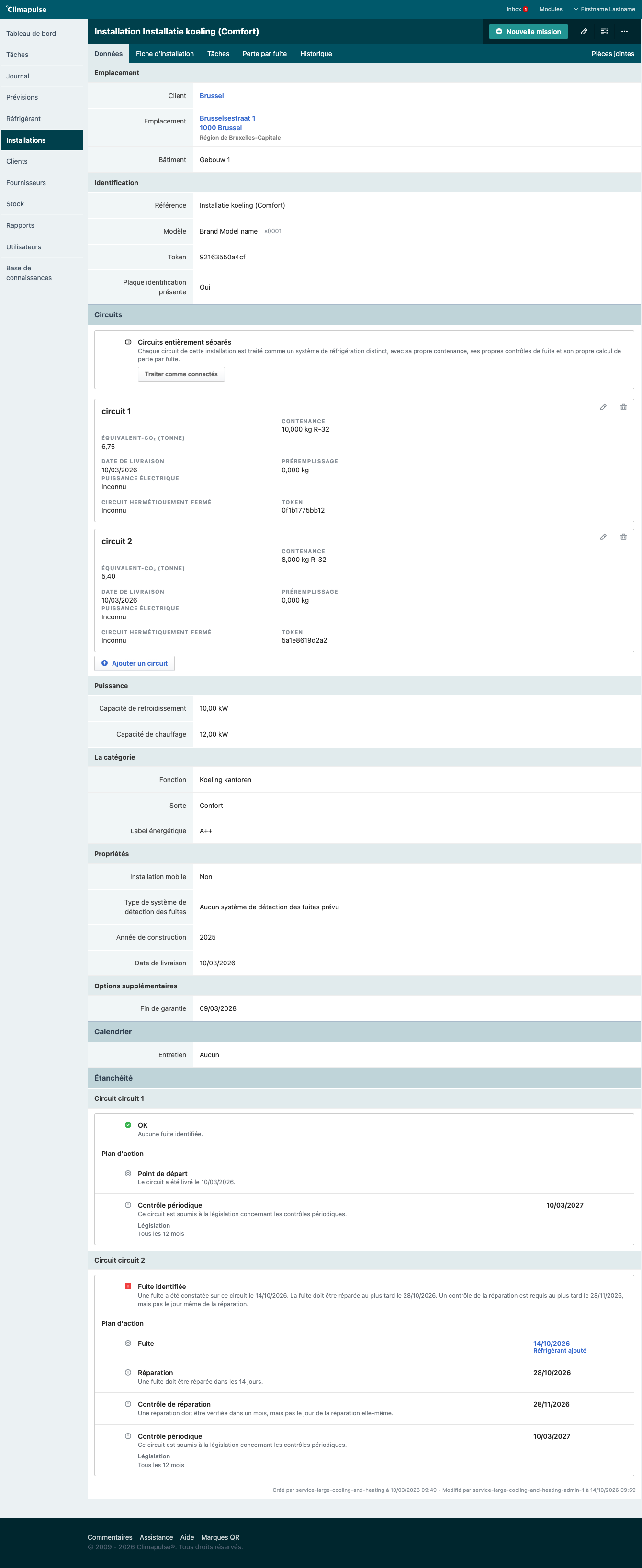

Lorsque vous choisissez de traiter les circuits séparément, la section «Contenance» est remplacée par une vue d'ensemble des circuits distincts. La contenance de réfrigérant est alors suivie par circuit et non plus au niveau de l'installation complète.
Dans la section «Étanchéité», un plan d'action distinct apparaît pour chaque circuit. Celui-ci est déterminé sur la base des prévisions définies et des procédures effectuées.
4. Suivi des circuits entièrement séparés au sein d'une installation
Lorsque les circuits sont traités comme entièrement séparés, le suivi frigorifique s'effectue au niveau du circuit.
Vue d'ensemble des installations
Détail

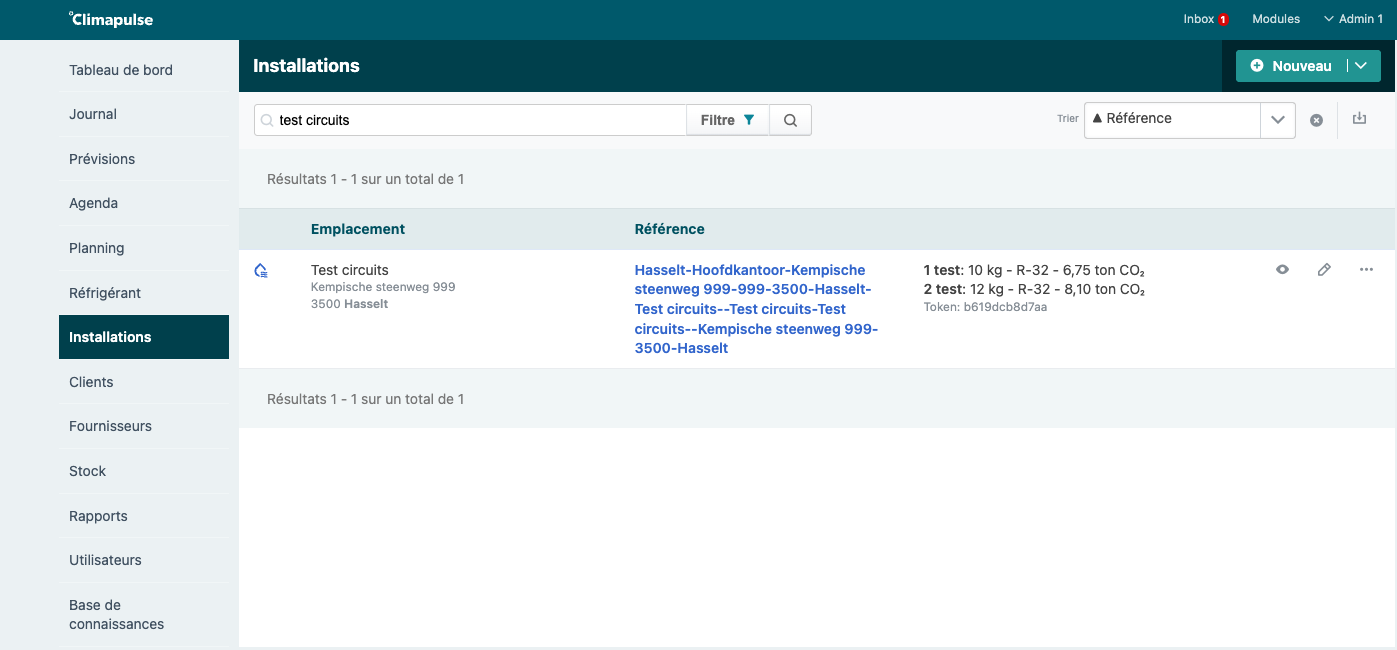

Sur la vue d'ensembles des installations, si l'installation est composée de circuits distincts, nous affichons désormais les circuits avec leur contenance nominale et le réfrigérant dans la colonne de droite. Nous affichons ici les deux premiers circuits ; s'il y en a plus, nous fournissons un lien pour développer ces informations. Ainsi, nous gardons la ligne compacte comme auparavant.
Missions et procédures
Ajout de réfrigérant et purge de réfrigérant

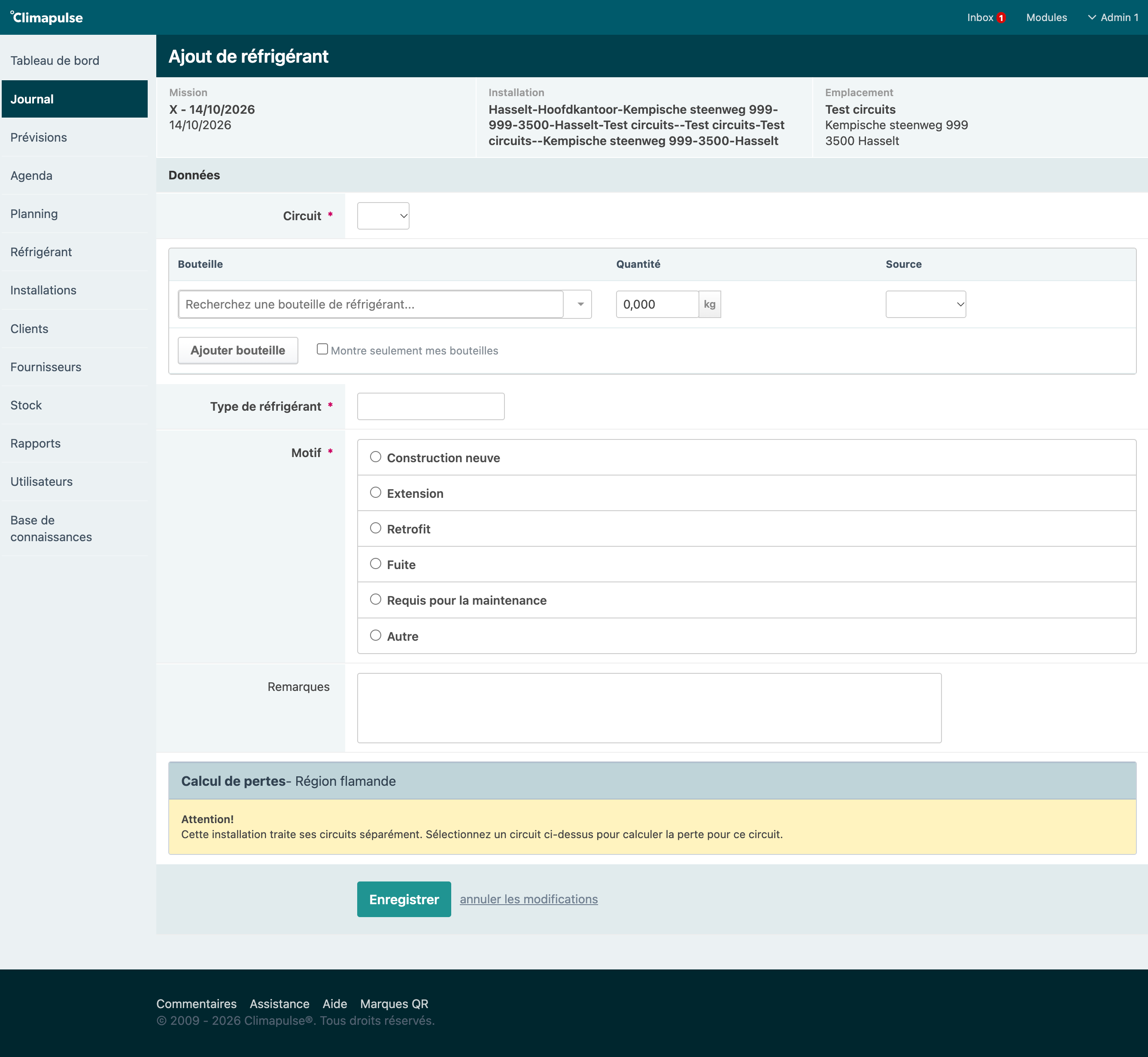

Si une installation se compose de circuits distincts, il est obligatoire d'indiquer un circuit pour les deux procédures. Étant donné que les circuits sont traités séparément, ils auront ainsi chacun leur propre calcul de perte par fuite. L'ajout de réfrigérant s'effectue par conséquent explicitement sur un circuit, et non plus sur une installation. Le message au bas de la procédure indique également clairement à l'utilisateur l'obligation de choisir un circuit.
Test d'étanchéité, test de pression et tirage au vide
Pour ces trois tests également, dans le cas d'un circuit distinct, le choix du circuit est nécessaire.
Entretien, réparation et audit
Pour toutes les autres procédures, le choix du circuit a été ajouté et est toujours optionnel. L'entretien ou la réparation, par exemple, peuvent s'effectuer sur un circuit ou sur l'enveloppe complète (l'installation).
5. Historique lors de la modification de la configuration de circuit
Lors du basculement entre des circuits connectés et entièrement séparés au sein d'une même installation, les enregistrements historiques existants sont conservés.
Les données sont traitées selon la configuration de circuit qui était d'application au moment où la procédure a été enregistrée. Lorsque du réfrigérant a été ajouté pendant que les circuits étaient traités comme connectés, cela compte pour la perte par fuite au niveau de l'installation.
6. Rebasculer vers des circuits connectés
Une installation avec des circuits entièrement séparés peut être reconfigurée comme une installation avec des circuits connectés. Lors de ce basculement :
- Les contenances de réfrigérant des circuits sont à nouveau traitées ensemble pour les calculs au niveau de l'installation.
- Les prévisions sont recalculées.
- Les enregistrements historiques existants sont conservés.
La configuration de circuit doit toujours correspondre à la structure frigorifique réelle de l'installation.
